1、机床的主要用途与基本组成
1.1 主要用途

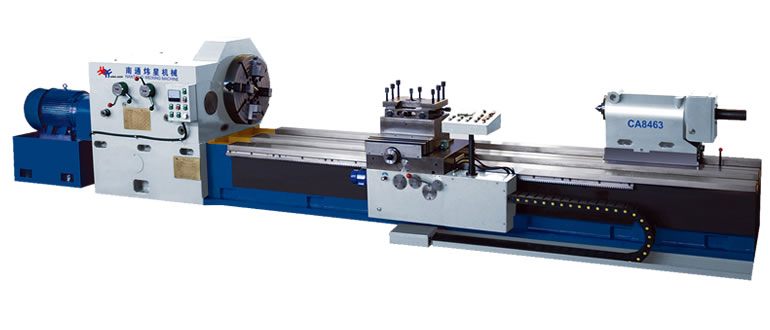

机床为轧辊专用机床,主要为钢厂加工辊身孔型之用,采用成形刀具,对辊身为Ф300~Ф630mm的各种轧辊进行孔型的加工和孔型的修理。亦可对轧辊的外圆柱表面进行粗加工以及一些其它轴类零件的加工。
1.2 机床的基本组成:
机床由床身、床头箱、尾座、刀架、溜板箱、中心架等主要部件组成。
机床采用整体刀架设计,刚性足,切削力大。
2、 机床的主要规格参数
2.1 最大工件直径………………………………………… 630mm
2.2 最小加工直径………………………………………… 300mm
2.3 中心高………………………………………………… 380mm
2.4 最大工件长度…………………………………………3500mm
2.5 最大工件重量……………………………………………6.5t
2.6 主电动机功率………………………………………………22KW
2.7 机床轮廓尺寸(长×宽×高)……………7042×1571×1520mm
2.8 机床重量(不包括电气)……………………………………14t
