1、总体说明
1．1概述

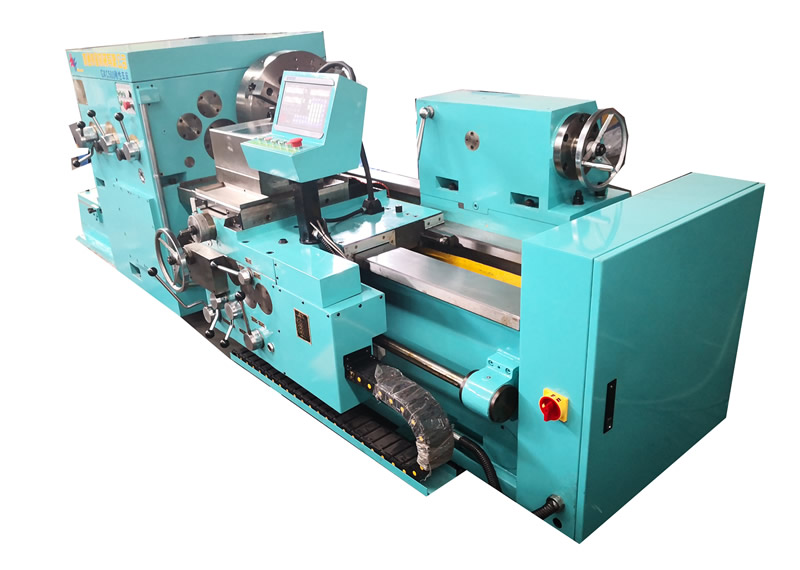

本机床为轧辊辊环专用机床，专为轧辊辊环生产制造厂和钢厂加工轧辊辊环之用，对辊环直径φ500mm、最大工件长度800mm，工件最大重量2吨的高速钢轧辊辊环和碳化物轧辊辊环进行粗、半精加工以及一些其它轴类零件的加工。
1．2机床的基本组成
本机床的特点是精度高、精度保持性好、切削力大、刚性好。
本机床由床身、床头箱、尾座、刀架、溜板箱、进给箱等部件组成、床头箱和尾座分为安装在床身的左、右两端。尾座可沿床身导轨运动或者固定，用以满足不同长度的工作需要。
工件的卡紧是由装在液压花盘上的三个卡爪通过油液旋转油缸来实现自动定心卡紧。油液回转油缸装在主轴左端、由液压泵站提供3Mpa压力油。液压卡盘夹紧和放松是由脚踏式开关控制三位两通电磁阀实现卡紧和放松。
主传动由一交流异步电动机驱动，经过机械变速使主轴获得到16级转速，进给系统由主轴通过光杠经过机械变速使刀架纵，横向各获得到12级进给量。
机床X、Y轴安装磁栅尺及读数器。
2、主要规格与参数
2.1主要参数
2.1.1最大工件直径：500mm
2.1.2中心高：300mm
2.1.3最大工件长度：1000mm
2.1.4最大工件重量：2t
2.1.6主轴最大扭矩：20000N.m
2.1.7刀架切削力：40000N
2.1.8顶尖锥顶角：60°
2.1.9卡盘卡持直径：115-530mm
2.2、主传动参数
2.2.1主轴转速级数：16级
2.2.2主轴转速范围：1～112r/min
2.2.3液压花盘直径：530mm
2.2.4主轴锥孔尺寸：44.390mm(莫氏5号)
2.3进给传动参数
2.3.1进给量级数：12级
2.3.2纵进给量范围：0.18～8mm/min
2.3.3横进给量范围：0.045～2mm/min
2.3.4纵向快速移动速度：2150mm/min
2.3.5横向快速移动速度：536mm/min
2.2.6横刀架最大行程：150mm
2.4 尾座参数
2.4.1尾座套筒移动量：150mm
2.5其它
2.5.1机床轮廓尺寸(长×宽×高)：3115×1341×1157mm
2.5.2机床重量(不包括电气)：5.5t
