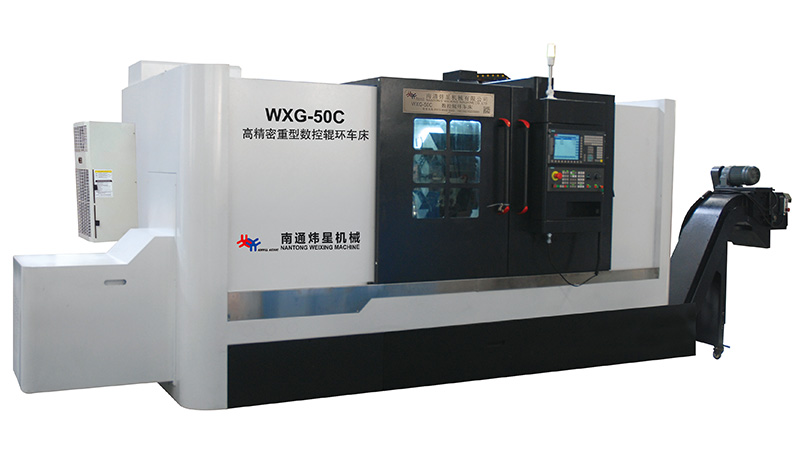

WXG-50C是一款高精密重型数控辊环车床，借鉴于国际知名重型数控斜车的制造技术，适用于钢铁企业对超高硬度大规格辊环进行精密车削加工及各种轴类环类零件的精密加工。该机床刚性强适应重型切削，具有加工效率高、操作便捷、精密度高、先进自动化等特点。机床的外观造型、操作系统、安全防护系统采用人性化设计。整机设计满足环保设计要求。
技术规格参数
|
加工范围 |
床身最大旋径mm |
Φ700 |
|
床鞍最大旋径mm |
Φ630 |
|
|
最大切削直径mm |
Φ480 |
|
|
最大切削长度mm |
1000 |
|
|
两顶尖距离mm |
1320 |
|
|
各轴行程 |
X轴行程mm |
350 |
|
Z轴行程mm |
1100 |
|
|
各轴移动速度 |
X轴移动速度mm/min |
10000 |
|
Z轴移动速度mm/min |
10000 |
|
|
手轮mm |
0.001/0.01/0.1 |
|
|
X、Z进给速度mm/min |
0~5000 |
|
|
X、Z手动进给速度mm/min |
0~1260 |
|
|
主轴 |
主轴转速rpm |
2-1000 |
|
刀架 |
刀位数目 |
8 |
|
换刀时间sec |
2 |
|
|
刀具安装尺寸mm |
32X32 |
|
|
电机 |
主轴电机KW |
18.5 |
|
X轴进给电机Nm |
22 |
|
|
Z轴进给电机Nm |
22 |
|
|
控制系统 |
Siemens828D西门子 |
Siemens828D |
|
功率 |
消耗功率量KVA |
35 |
|
冷却系统 |
冷却液容量L |
250 |
|
电机型式KW(1HP) |
1.2 |
|
|
尺寸 |
安装面积mm（长×宽） |
4200X1800（约） |
|
重量 |
整机 |
约6.5T |
