主要特点:

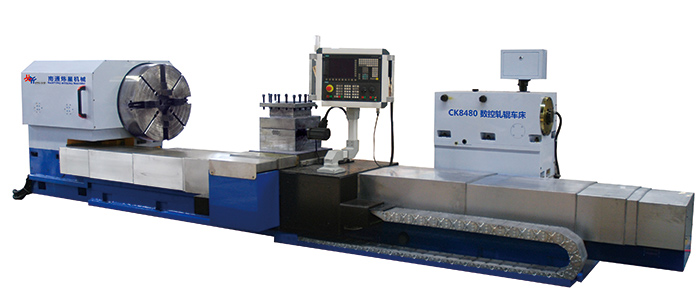

本机床的床身采用矩型导轨,承载能力强,刚性好,能承受较大的切削扭距,主传动系统为自动无级变速,转速范围宽,配备SIEMENS-828D数控系统,安全可靠,纵横切向进给分别由伺服电机驱动滚珠丝杠,构成半闭环,配有LCD显示,系统具有刀具补偿,图形显示,故障诊断,快速编程等特点.该机床布局紧凑合理,宜人性好,床鞍粘有高耐磨性能软带,提高了机床使用寿命和精度保持性能.
技术参数:
项目
|
CK8450
|
CK8465
|
CK8480
|
最大工件直径
|
¢500mm
|
¢650mm
|
¢800mm
|
最大工件长度
|
2500mm
|
3500mm
|
5000mm
|
中心高
|
350mm
|
470mm
|
550mm
|
顶尖间最大工件重量
|
3500kg
|
7000kg
|
14000kg
|
最大切削力
|
20kn
|
40kn
|
50kn
|
花盘最大扭矩
|
5kn.m
|
12kn.m
|
14kn.m
|
主轴转速范围
|
2-400r/min
|
3-315r/min
|
1.5-250r/min
|
主轴转速级数
|
无级
|
无级
|
无级
|
主轴变速方式
|
液压自动
|
液压自动
|
液压自动
|
花盘直径
|
¢500mm
|
¢650mm
|
¢800mm
|
进给量级数
|
无级
|
无级
|
无级
|
纵向(z轴)进给速度范围
|
1-3000mm/min
|
1-3000mm/min
|
1-3000mm/min
|
横向(X轴)进给速度范围
|
1-2000mm/min
|
1-1500mm/min
|
1-2000mm/min
|
尾座套筒移动量
|
150mm
|
150mm
|
300mm
|
交流变频主电机(功率)
|
22KW
|
37KW
|
55KW
|
纵向(Z轴)电机:扭矩
|
27N.m
|
36N.m
|
50N.m
|
横向(X轴)电机:扭矩
|
10N.m
|
27N.m
|
27N.m
|
床身导轨防护形式
|
不锈钢防护罩
|
不锈钢防护罩
|
不锈钢防护罩
|
机床外形尺寸(长*宽*高)
|
5546*1875*1400mm
|
7600*1800*1600mm
|
9600*2500*2000mm
|
机床重量(约)
|
11500kg
|
15000kg
|
25000kg
|
